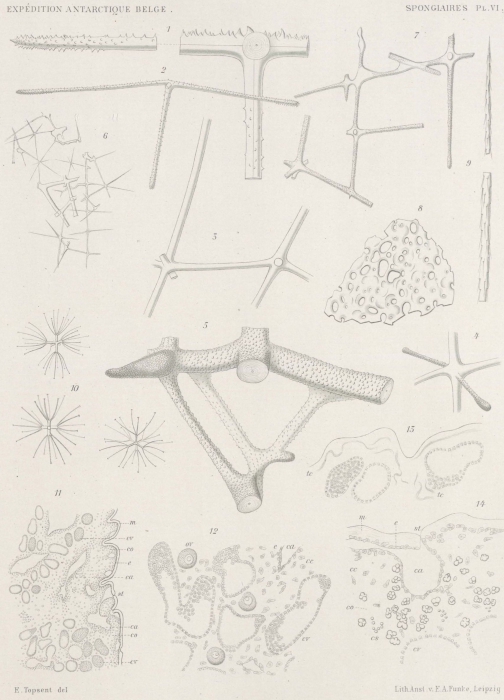

Topsent (1902, pl. 6)
Topsent (1902, pl. 6)
Beschrijving
Fig. 1-10. Uncinatera plicata sp. (p.41)
  1. Centraal deel van het dermaal pentact met een punt van actine. Vergroting: x240
  2. Dermale pentact. Vergroting: x75
  3. Fragment van het dictyonale skelet naar bovenaan de doorsnede. Vergroting: x75
  4. Ander fragment dat het centrum van een hexact met twee vrije actines toont.Vergroting: x75
  5. Fragment van het dictyonale skelet naar onderaan de doorsnede. Vergroting: x75
  6. Opeenhoping van zwak samengegroeide hexacten, aan de basis van de doorsnede. Vergroting: x75
  7. Manier van verbinding van deze hexacten. Vergroting: x240
  8. Deel van de basilaire plaat van de spons. Vergroting: x75
  9. Fragmenten van een uncinete. Vergroting: x160
  10. Discohexasters van 4, 6 en 8 terminale stralen. Vergroting: x400
Fig. 11-14. Halisarca dujardini var. magellanica sp., synoniem van Halisarca magellanica (p.44)
  1. Doorsnede met betrekking tot het ectosoom en het choanosoom. Vergroting: x75 m membraan zonder vaste structuur; e epithelium; st stomion; ca watervoerende kanalen; co collenchym; cv trillende korven
  2. Doorsnede in het choanosoom dat de positie van de eicellen toont. Vergroting: x240 ov eicellen; cv trillende korven; ce bindende cellen; ca watervoerende kanalen; e epithelium van deze kanalen
  3. Doorsnede aan de rand van een groot watervoerend kanaal, om de bindende fibrillaire kanalen tc te tonen. Vergroting: x240
  4. Doorsnede van de periferie van het lichaam. Vergroting: x240 m membraan zonder vaste structuur; e epithelium; st stomion; ca watervoerende kanalen; co collenchym; cs granulaire cellen; cc bindende cellen; cv trillende korven
Auteur E. Topsent JPG bestand - 628.68 kB - 2 325 x 3 235 pixelsmeer
Extra information
Original Width: 2325 pixels
Original Height: 3235 pixels
Orientation: 1: Horizontal (normal)
toegevoegd op 2009-08-181 905 viewsUit bron Topsent, É. (1902). Zoologie: Spongiaires. Résultats du V... Creative Commons License Dit werk is gelicentieerd onder een Creative Commons Naamsvermelding-Niet-commercieel-Gelijk 4.0 Licentie
